UAV తయారీదారులు మరియు సరఫరాదారుల కోసం ప్రసిద్ధ చైనా 3000W ఎయిర్ కూలింగ్ ఫ్యూయల్ సెల్ స్టాక్లో వెట్ ఎనర్జీ ఒకటి. మా ఫ్యాక్టరీ UAV కోసం 3000W ఎయిర్ కూలింగ్ ఫ్యూయల్ సెల్ స్టాక్ను తయారు చేయడంలో ప్రత్యేకత కలిగి ఉంది. మేము నాణ్యతా ధోరణి మరియు కస్టమర్ ప్రాధాన్యత యొక్క ప్రధాన సూత్రానికి కట్టుబడి ఉంటాము, వ్యాపార సహకారం కోసం మీ లేఖలు, కాల్లు మరియు పరిశోధనలను మేము హృదయపూర్వకంగా స్వాగతిస్తున్నాము.
UVA కోసం ఈ హైడ్రోజన్ ఫ్యూయల్ సెల్ స్టాక్ 840w/kg పవర్ డెన్సిటీతో ఫీచర్ చేయబడింది.
మా తేలికైన, శక్తి-దట్టమైన UAV ఇంధన సెల్ మాడ్యూల్స్ కస్టమర్లు సాంప్రదాయ బ్యాటరీ సాంకేతికత యొక్క పరిమితులను దాటవేయడానికి అనుమతిస్తాయి, డ్రోన్ విమాన సమయాలు మరియు పరిధులను గణనీయంగా పొడిగిస్తాయి, అదే సమయంలో బలమైన మరియు తేలికపాటి ప్యాకేజీలో శుభ్రమైన DC శక్తిని ఉత్పత్తి చేస్తాయి.
మా డ్రోన్ ఫ్యూయల్ సెల్ పవర్ మాడ్యూల్స్ (FCPMలు) ఆఫ్షోర్ ఇన్స్పెక్షన్, సెర్చ్ అండ్ రెస్క్యూ, ఏరియల్ ఫోటోగ్రఫీ మరియు మ్యాపింగ్, ప్రెసిషన్ అగ్రికల్చర్ మరియు మరిన్నింటితో సహా అనేక రకాల ప్రొఫెషనల్ కమర్షియల్ అప్లికేషన్లకు అనువైనవి.

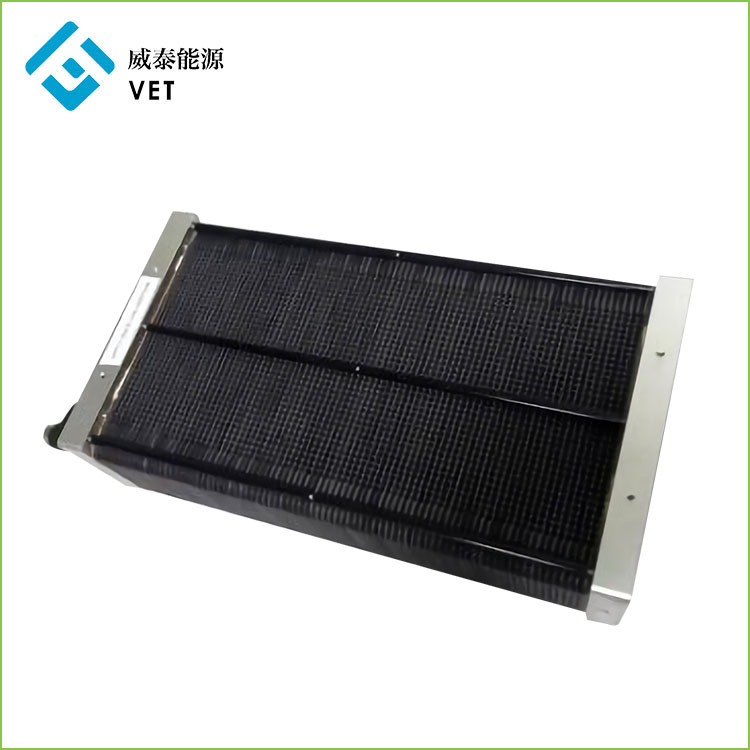

UAV కోసం 3000W ఎయిర్ కూలింగ్ ఫ్యూయల్ సెల్ స్టాక్
1.ఉత్పత్తి పరిచయం
•UVA కోసం ఈ హైడ్రోజన్ ఫ్యూయల్ సెల్ స్టాక్ 840w/kg పవర్ డెన్సిటీతో ఫీచర్ చేయబడింది.
పొడి హైడ్రోజన్ మరియు పరిసర గాలిపై ఆపరేషన్
• బలమైన మెటల్ పూర్తి సెల్ నిర్మాణం
• బ్యాటరీ మరియు/లేదా సూపర్ కెపాసిటర్లతో హైబ్రిడైజేషన్కు అనువైనది
€¢ నిరూపితమైన మన్నిక మరియు విశ్వసనీయత
• మాడ్యులర్ మరియు స్కేలబుల్ సొల్యూషన్లను అందించే బహుళ కాన్ఫిగరేషన్ ఎంపికలు
• విభిన్న అప్లికేషన్ అవసరాలకు సరిపోయే స్టాక్ ఎంపికల శ్రేణి
• తక్కువ ఉష్ణ మరియు ధ్వని సంతకం
• సిరీస్ మరియు సమాంతర కనెక్షన్లు సాధ్యమే
3000 W ఎయిర్ కూలింగ్ ఫ్యూయల్ సెల్ సిస్టమ్
ఫ్యూయల్ సెల్ సిస్టమ్లో ఇవి ఉంటాయి: స్టాక్, పవర్ మేనేజ్మెంట్ యూనిట్, ఫ్యాన్, సోలనోయిడ్ వాల్వ్, ఉష్ణోగ్రత సెన్సార్, ఉష్ణోగ్రత మరియు తేమ సెన్సార్ మరియు కంట్రోల్ సాఫ్ట్వేర్
3kw ఎయిర్ కూలింగ్ ఫ్యూయల్ సెల్ సిస్టమ్ రేఖాచిత్రం
ఫ్యూయల్ సెల్ సిస్టమ్ యొక్క నిర్మాణ రేఖాచిత్రం
2.ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)
2.1 3000W ఎయిర్ కూలింగ్ ఫ్యూయల్ సెల్ స్టాక్ పరామితి
|
||||
ఈ ఫ్యూయల్ సెల్ స్టాక్ 950w/kg పవర్ డెన్సిటీతో ఫీచర్ చేయబడింది. ఇది లైట్ వెయిటెడ్, తక్కువ పవర్ వినియోగ అనువర్తనాల్లో లేదా పోర్టబుల్ పవర్ సోర్స్లో ఉపయోగించవచ్చు. చిన్న పరిమాణం చిన్న అనువర్తనాలకు పరిమితం చేయదు. అధిక విద్యుత్ వినియోగ అనువర్తనాలకు మద్దతివ్వడానికి మా యాజమాన్య BMS సాంకేతికత కింద బహుళ స్టాక్లను కనెక్ట్ చేయవచ్చు మరియు స్కేల్ చేయవచ్చు. |
||||
H-48-3000 పారామితులు |
||||
అవుట్పుట్ పారామితులు |
రేట్ చేయబడిన శక్తి |
3000W |
||
రేట్ చేయబడిన వోల్టేజ్ |
54V |
|||
రేటింగ్ కరెంట్ |
55.5A |
|||
DC వోల్టేజ్ పరిధి |
48-90V |
|||
సమర్థత |
≥50% |
|||
ఇంధన పారామితులు |
H2 స్వచ్ఛత |
≥99.99%(CO<1PPM) |
||
H2 ఒత్తిడి |
0.045~0.07Mpa |
|||
H2 వినియోగం |
28.5L/నిమి |
|||
పరిసర పారామితులు |
ఆపరేటింగ్ యాంబియంట్ టెంప్. |
-5~35℃ |
||
ఆపరేటింగ్ పరిసర తేమ |
10%~95% |
|||
నిల్వ పరిసర ఉష్ణోగ్రత. |
-10~50℃ |
|||
శబ్దం |
≤50 dB@3m |
|||
భౌతిక పారామితులు |
FC స్టాక్ |
25.5(L)*23.5(W)*6.9(H) |
FC స్టాక్ |
3.6కి.గ్రా |
కొలతలు(cm) |
బరువు (కిలోలు) |
|||
వ్యవస్థ |
25.5(L)*24.1(W)*23.2(H) |
వ్యవస్థ |
5.5కి.గ్రా |
|
కొలతలు(cm) |
బరువు1kg) |
(అభిమానులు మరియు BMS)తో సహా |
||
శక్తి సాంద్రత |
730W/L |
శక్తి సాంద్రత |
840W/KG |
|
వాల్యూమ్ ద్వారా |
బరువు ద్వారా |
3kw స్టాక్ పోలరైజేషన్ కర్వ్
2.2 ఫ్యూయల్ సెల్ సిస్టమ్ భాగాలు
2.2.1 కీలక సహాయక భాగాలు (BMS)--ఫ్యూయల్ సెల్ మేనేజ్మెంట్ సిస్టమ్
హైడ్రోజన్ పవర్డ్ UAV స్టాక్ కోసం ప్రత్యేక పవర్ మేనేజ్మెంట్ సిస్టమ్ రిమోట్ కంట్రోల్ మరియు ఇంధన సెల్ సిస్టమ్ యొక్క సమాచార సేకరణను గ్రహించగలదు. ఇది సెకండరీ బ్యాటరీతో తెలివైన హైబ్రిడ్ కావచ్చు మరియు సెకండరీ బ్యాటరీకి అనుకూలమైన ఛార్జ్ కావచ్చు, ఇది ఇంధన సెల్ బ్యాటరీ అప్లికేషన్ రంగంలో ఒక ప్రధాన సాంకేతికత.
2.2.1 Chivet2022 ఇంధన సెల్ నిర్వహణ వ్యవస్థ యొక్క ప్రామాణిక పారామితులు |
|||
|
|||
ప్రదర్శన ఇన్పుట్ |
FC ముగింపులో గరిష్ట ఇన్పుట్ కరెంట్ |
80A |
|
FC ముగింపులో గరిష్ట ఇన్పుట్ వోల్టేజ్ |
80V |
||
హైబ్రిడ్ బ్యాటరీ ముగింపు యొక్క గరిష్ట ఇన్పుట్ కరెంట్ |
80A |
||
హైబ్రిడ్ బ్యాటరీ ముగింపు యొక్క గరిష్ట ఇన్పుట్ వోల్టేజ్ |
80V |
||
నాలుగు ఛానెల్ ఉష్ణోగ్రత ఇన్పుట్ ముగింపు |
-60℃-150℃ |
||
ఒక ఛానెల్ పరిసర ఉష్ణోగ్రత మరియు తేమ ఇన్పుట్ ముగింపు |
-60℃-150℃,RH30~100% |
||
రెండు ఛానెల్ ప్రెజర్ ఇన్పుట్ ముగింపు |
0-100MPa |
||
రెండు ఛానెల్ స్పీడ్ పల్స్ సిగ్నల్ స్వీకరించే ముగింపు |
ఫ్యాన్ లేదా పంప్ వేగాన్ని కొలవడానికి ఉపయోగిస్తారు |
||
పనితీరు అవుట్పుట్ |
హైబ్రిడ్ అవుట్పుట్ కరెంట్ |
దీర్ఘకాలిక ఆపరేషన్ కోసం గరిష్టంగా 80A, తక్షణ గరిష్ట విలువ150A(5నిమి) |
|
హైబ్రిడ్ అవుట్పుట్ ముగింపు యొక్క గరిష్ట వోల్టేజ్ |
80V |
||
రెండు PWM పల్స్ వెడల్పు వేగం నియంత్రణ అవుట్పుట్ |
0 ~ 100% వేగ నియంత్రణ, శీతలీకరణ గాలిని నియంత్రించండి ఫ్యాన్ లేదా కూలింగ్ సర్క్యులేటింగ్ పంప్. |
||
ఒక తేమ పవర్ అవుట్పుట్ |
వోల్టేజ్ 5V, గరిష్ట కరెంట్ 5A |
||
ఒక కూలింగ్ ఫ్యాన్ పవర్ అవుట్పుట్ |
వోల్టేజ్ 12V ~ 36V, గరిష్ట కరెంట్ 10A |
||
ఒక కూలింగ్ సర్క్యులేటింగ్ వాటర్ పంప్ పవర్ అవుట్పుట్ |
వోల్టేజ్ 12V ~ 36V, గరిష్ట కరెంట్ 10A |
||
వన్-వే స్టాక్ గ్యాస్ ఇన్లెట్ సోలనోయిడ్ వాల్వ్ యొక్క పవర్ అవుట్పుట్ |
వోల్టేజ్ 12V ~ 36V, గరిష్ట కరెంట్ 3A |
||
వన్-వే స్టాక్ గ్యాస్ అవుట్లెట్ సోలనోయిడ్ వాల్వ్ యొక్క పవర్ అవుట్పుట్ |
వోల్టేజ్ 12V ~ 36V, గరిష్ట కరెంట్ 3A |
||
బాహ్య లోడ్ పవర్ అవుట్పుట్ |
వోల్టేజ్ 12V ~ 36V, గరిష్ట కరెంట్ 6A |
||
ఫ్లైట్ కంట్రోల్ పవర్ అవుట్పుట్ |
వోల్టేజ్ 12V ~ 48V, గరిష్ట కరెంట్ 3A |
||
పవర్ అవుట్పుట్ పోర్ట్ ద్వారా నిలబడండి |
గరిష్ట కరెంట్ 5A |
||
రెండు కమ్యూనికేషన్ పోర్ట్లు |
485/TTL |
||
సాఫ్ట్వేర్ ఫంక్షన్లకు మద్దతు ఇస్తుంది |
ప్రదర్శన: ఇంధన సెల్ వోల్టేజ్, కరెంట్, అవుట్పుట్ శక్తి మరియు ఉష్ణోగ్రత; హైబ్రిడ్ ఎలక్ట్రిక్ సెల్ వోల్టేజ్, ఛార్జ్ డిచ్ఛార్జ్ కరెంట్ మరియు అవుట్పుట్ పవర్; సిస్టమ్ యొక్క మొత్తం అవుట్పుట్ శక్తి; పర్యావరణం ఉష్ణోగ్రత మరియు తేమ; శీతలీకరణ ఫ్యాన్ వేగం; హైడ్రోజన్ నిల్వ ట్యాంక్ యొక్క ఒత్తిడి మరియు బ్యాటరీలో గ్యాస్ పీడనం శక్తి |
స్థిరమైన కరెంట్ లేదా ఇంధన సెల్ పనితీరు అనుకూల ఛార్జింగ్ని ఎంచుకోవచ్చు మరియు గరిష్ట ఛార్జింగ్ కరెంట్ 25A (ఛార్జింగ్ మాడ్యూల్ కూలింగ్ ఫ్యాన్తో అమర్చబడి ఉంటుంది) |
|
నియంత్రణ: గ్యాస్ ఇన్లెట్ మరియు అవుట్లెట్ సోలేనోయిడ్ కవాటాలు; సెకండరీ బ్యాటరీ ఛార్జింగ్ మోడ్ మరియు ఛార్జింగ్ ప్రస్తుత విలువ, ఛార్జింగ్ కండిషన్ సెట్టింగ్; శీతలీకరణ ఫ్యాన్ వేగం మరియు ఉష్ణోగ్రత నియంత్రణ పరిస్థితుల సెట్టింగ్ స్థిర; శీతలీకరణ నీటి పంపు వేగం మరియు ఉష్ణోగ్రత నియంత్రణ పరిస్థితుల అమరిక; గ్యాస్ పీడన సెన్సార్ |
|||
పర్యావరణ లక్షణాలు |
పని ఉష్ణోగ్రత |
-45-60℃ |
|
పని వాతావరణం యొక్క తేమ |
0-100% |
||
నిల్వ వాతావరణం యొక్క తేమ |
-75℃-75సి |
||
భౌతిక పారామితులు |
పరిమాణం |
160*120*45మి.మీ |
|
బరువు |
480గ్రా |
||
|
|||
2.2.2 హైడ్రోజన్ నిల్వ సీసా |
|||
పని ఒత్తిడి |
35MPa |
|
|
వాల్యూమ్ |
12L |
||
పరిమాణం |
D196*L532 |
||
బరువు |
3.85KG |
||
జీవితకాలం |
500 సార్లు పెంచి మరియు తగ్గించండి |
||
|
|||
2.2.3 సోలేనోయిడ్ వాల్వ్ |
|||
రేట్ చేయబడిన వోల్టేజ్ |
DC24V |
|
|
రేట్ చేయబడిన కరెంట్ |
120+-15%mA |
||
ఒత్తిడి పరిధి |
0-90Kpa |
||
శక్తి |
<2వా |
||
పని ఉష్ణోగ్రత |
0C-55℃ |
||
బరువు |
50గ్రా |
||
జీవితకాలం |
100000 సార్లు మారండి |
|
|
|
|||
2.2.4 శీతలీకరణ ఫ్యాన్ |
|
|
|
రేట్ చేయబడిన శక్తి |
57.6w DC48V/1.2A |
|
|
పని ఉష్ణోగ్రత |
-20℃-70℃ |
||
వేగం |
14900R/నిమి |
||
పరిమాణం |
91*91*38మి.మీ |
||
ప్రవాహం రేటు |
5.1మీ3/నిమి |
||
శబ్దం |
40dB |
||
జీవితకాలం |
70000h/40℃ |
||
|
|||
2.2.5 నియంత్రణ వ్యవస్థ శీతలీకరణ చిన్న ఫ్యాన్ |
|||
రేట్ చేయబడిన శక్తి |
1.44w DC24V/0.06A |
|
|
వేగం |
5000R/నిమి |
||
పరిమాణం |
30*30*10మి.మీ |
||
బరువు |
8గ్రా |
||
శబ్దం |
16dB |
||
జీవితకాలం |
28000h/40℃ |
3.ఉత్పత్తి అప్లికేషన్ మరియు పని సూత్రం
డ్రోన్ పవర్ ప్యాక్ అభివృద్ధి PEM ఇంధన సెల్
(-10 ~ 45ºC మధ్య ఉష్ణోగ్రతల వద్ద పనిచేస్తుంది)
మా డ్రోన్ ఫ్యూయల్ సెల్ పవర్ మాడ్యూల్స్ (FCPMలు) ఆఫ్షోర్ ఇన్స్పెక్షన్ UAV, సెర్చ్ అండ్ రెస్క్యూ UAV, ఏరియల్ ఫోటోగ్రఫీ మరియు మ్యాపింగ్ UAV, ప్రెసిషన్ అగ్రికల్చర్ UAV మరియు మరిన్నింటితో సహా విస్తృత శ్రేణి ప్రొఫెషనల్ UAV కమర్షియల్ అప్లికేషన్లకు శక్తిని అందిస్తాయి.
ఇంధన కణాలు దహనం లేకుండా విద్యుత్తును ఉత్పత్తి చేయడానికి ఎలెక్ట్రోకెమికల్ ప్రతిచర్యలను ఉపయోగిస్తాయి. హైడ్రోజన్ ఇంధన కణాలు గాలి నుండి ఆక్సిజన్తో హైడ్రోజన్ను మిళితం చేస్తాయి, ఉప ఉత్పత్తులుగా వేడి మరియు నీటిని మాత్రమే విడుదల చేస్తాయి. అవి అంతర్గత దహన యంత్రాల కంటే మరింత ప్రభావవంతంగా ఉంటాయి మరియు బ్యాటరీల వలె కాకుండా, రీఛార్జింగ్ అవసరం లేదు మరియు అవి ఇంధనంతో అందించబడినంత కాలం పనిచేస్తూనే ఉంటాయి.
మా డ్రోన్ ఇంధన ఘటాలు గాలితో చల్లబడతాయి, ఇంధన సెల్ స్టాక్ నుండి వేడిని శీతలీకరణ ప్లేట్లకు నిర్వహించి, గాలి ప్రవాహ మార్గాల ద్వారా తీసివేయబడతాయి, ఫలితంగా సరళీకృతమైన మరియు తక్కువ ఖర్చుతో కూడిన విద్యుత్ పరిష్కారం లభిస్తుంది.
హైడ్రోజన్ ఇంధన ఘటం యొక్క ప్రధాన భాగాలలో ఒకటి గ్రాఫైట్బైపోలార్ ప్లేట్. 2015లో, గ్రాఫైట్ బైపోలార్ ప్లేట్లను ఉత్పత్తి చేసే ప్రయోజనాలతో VET ఇంధన సెల్ పరిశ్రమలోకి ప్రవేశించింది. మయామి అడ్వాన్స్డ్ మెటీరియల్ టెక్నాలజీ కో., LTDని స్థాపించిన కంపెనీ.
పరిశోధన మరియు అభివృద్ధి సంవత్సరాల తర్వాత, వెట్ గాలి శీతలీకరణ 10w-6000w హైడ్రోజన్ ఇంధన కణాలు, UAV హైడ్రోజన్ ఇంధన సెల్ 800w-3000w ఉత్పత్తి చేయడానికి పరిణతి చెందిన సాంకేతికతను కలిగి ఉంది, కొత్త శక్తి యొక్క అతిపెద్ద శక్తి నిల్వ సమస్య విషయానికొస్తే, PEM విద్యుత్తును మారుస్తుందనే ఆలోచనను మేము ముందుకు తెచ్చాము. నిల్వ కోసం హైడ్రోజన్లోకి శక్తి మరియు హైడ్రోజన్ ఇంధన సెల్ హైడ్రోజన్తో విద్యుత్ను ఉత్పత్తి చేస్తుంది. ఇది ఫోటోవోల్టాయిక్ విద్యుత్ ఉత్పత్తి మరియు జలవిద్యుత్ ఉత్పత్తితో అనుసంధానించబడుతుంది.
