JRF-H35-01TA గ్యాస్ సిలిండర్ ప్రెజర్ రిలీఫ్ వాల్వ్

JRF-H35-01TA గ్యాస్ సిలిండర్ ప్రెజర్ రిలీఫ్ వాల్వ్

1. ఉత్పత్తి ప్రొఫైల్

ఉత్పత్తి అవలోకనం

JRF-H35-01TAgas సిలిండర్ ప్రెజర్ రిలీఫ్ వాల్వ్ అనేది 35MPa వంటి చిన్న హైడ్రోజన్ సరఫరా వ్యవస్థల కోసం ప్రత్యేకంగా రూపొందించబడిన గ్యాస్ సరఫరా వాల్వ్.పరికరం, స్కీమాటిక్ రేఖాచిత్రం మరియు భౌతిక వస్తువుల కోసం అంజీర్ 1, ఫిగర్ 2 చూడండి.

JRF-H35-01TAసిలిండర్ ప్రెజర్ రిలీఫ్ వాల్వ్ ప్రెజర్ గేజ్, సేఫ్టీ వాల్వ్, వన్-వే ఫిల్లింగ్ వాల్వ్, మాన్యువల్ స్విచ్ వాల్వ్, ఫిల్టర్, సెకండరీ ప్రెజర్ రిలీఫ్ వాల్వ్‌తో సహా ఇంటిగ్రేటెడ్ డిజైన్‌ను స్వీకరిస్తుంది.

Fig. 1 JRF-H35-01TAసిలిండర్ ప్రెజర్ రిలీఫ్ వాల్వ్ యొక్క స్కీమాటిక్ రేఖాచిత్రం

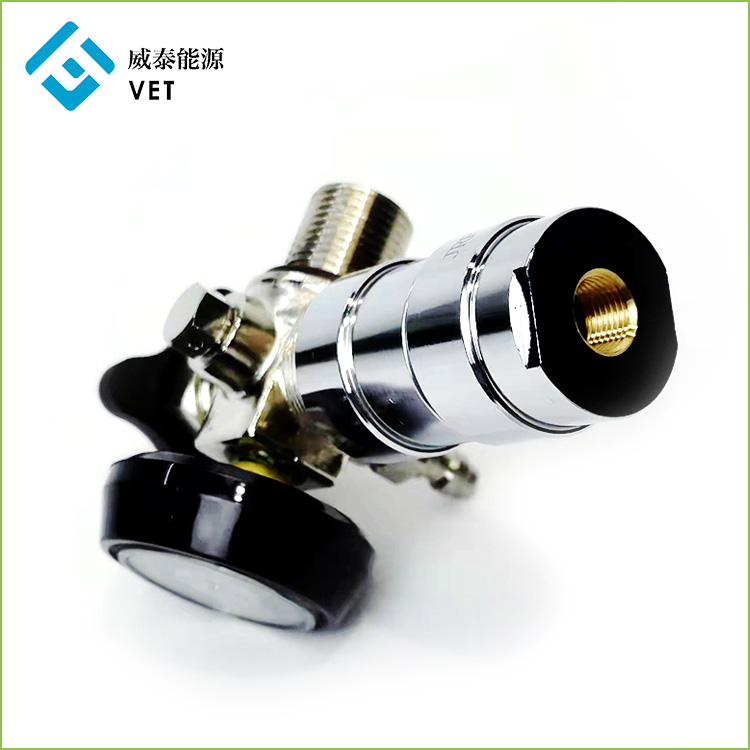

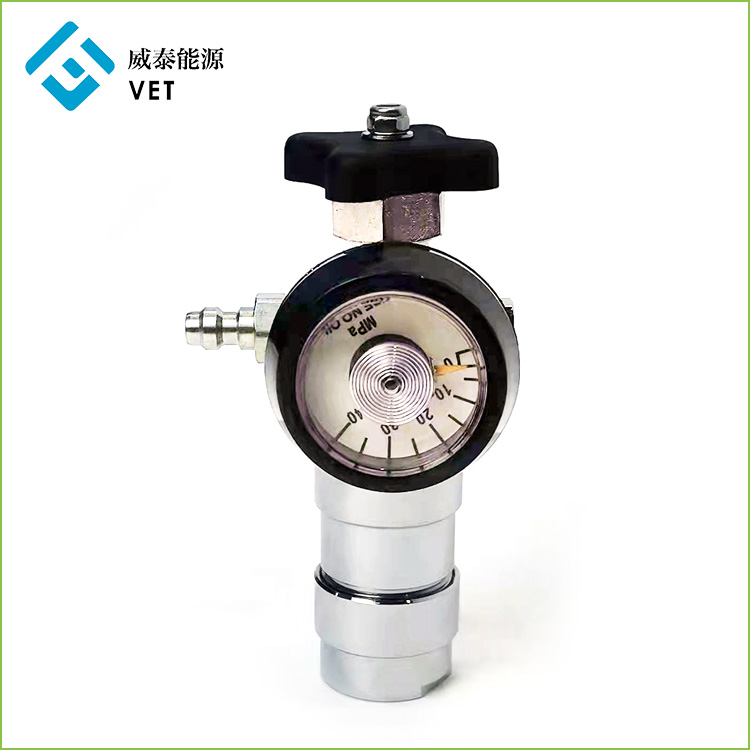

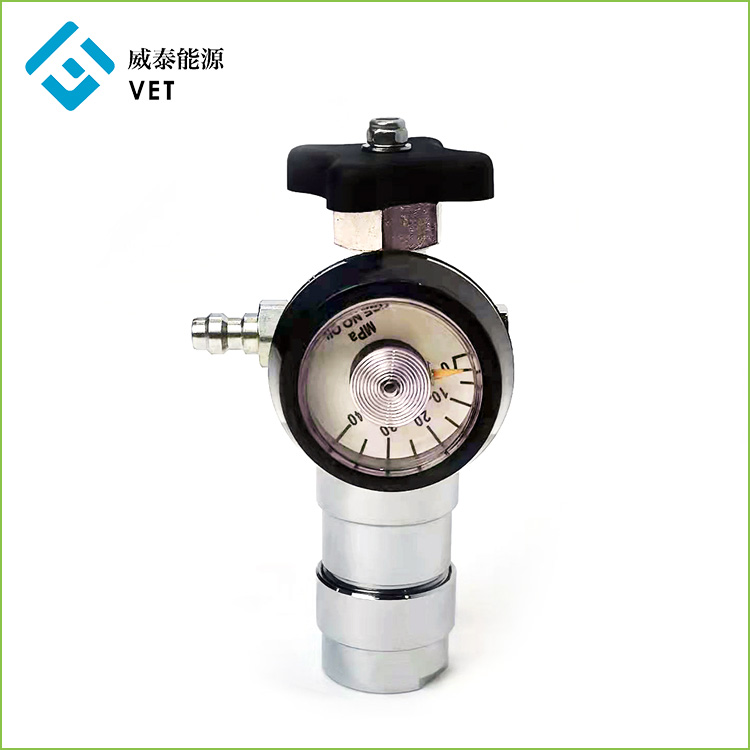

Fig. 2 JRF-H35-01TA సిలిండర్ ప్రెజర్ రిలీఫ్ వాల్వ్ యొక్క భౌతిక డ్రాయింగ్

సిలిండర్ ప్రెజర్ రిలీఫ్ వాల్వ్ మాడ్యూల్
JRF-H35-01TAసిలిండర్ రిలీఫ్ వాల్వ్ అధిక అవుట్‌లెట్ ప్రెజర్ ఖచ్చితత్వం, మంచి స్థిరత్వం మరియు తక్కువ వైబ్రేషన్‌తో సెకండరీ ఫార్వర్డ్ ప్రెజర్ రెగ్యులేషన్ మోడ్‌ను స్వీకరిస్తుంది.

వన్-వే ఫిల్లింగ్ వాల్వ్

JRF-H35-01TAసిలిండర్ ప్రెజర్ రిలీఫ్ వాల్వ్ అసలైన వన్-వే ఫిల్లింగ్ వాల్వ్‌ను ఉపయోగిస్తుంది, మాడ్యూల్ పెంచబడినప్పుడు స్టాప్ వాల్వ్‌గా పనిచేస్తుంది. వాల్వ్‌ను మార్చకుండా మాన్యువల్ స్విచ్ వాల్వ్‌ను మూసి ఉంచండి.

2. సాంకేతిక సూచిక

JRF-H35-01TA సాంకేతిక డేటా

3. ఇంటర్ఫేస్ డేటా

సిలిండర్ ఇంటర్‌ఫేస్ డేటా (డిమాండ్‌పై అనుకూలీకరించబడింది)
సిలిండర్ ఇంటర్‌ఫేస్ M18x1.5 థ్రెడ్ మరియు సింగిల్ O-రింగ్ ముగింపు ఉపరితలంతో సీలు చేయబడింది.
నిర్దిష్ట కొలతలు కోసం మూర్తి 3 చూడండి.

మూర్తి 3. సిలిండర్ ఇంటర్‌ఫేస్ డేటా

గ్యాస్-ఫిల్లింగ్ ఇంటర్‌ఫేస్ డేటా (డిమాండ్‌పై అనుకూలీకరించబడింది)
గాలితో కూడిన ఇంటర్‌ఫేస్ వన్-వే ఎయిర్-ఫిల్లింగ్ వాల్వ్‌గా రూపొందించబడింది.
నిర్దిష్ట కొలతల కోసం మూర్తి 4 చూడండి.

మూర్తి 4.గ్యాస్-ఫిల్లింగ్ ఇంటర్‌ఫేస్ డేటా

తక్కువ-పీడన అవుట్‌లెట్ ఇంటర్‌ఫేస్ డేటా (డిమాండ్‌పై అనుకూలీకరించబడింది)
తక్కువ-పీడన అవుట్‌లెట్ ఇంటర్‌ఫేస్ Rc1 / 8, నిర్దిష్ట కొలతల కోసం మూర్తి 5 చూడండి:

మూర్తి 5. తక్కువ పీడన అవుట్‌లెట్ డేటా

4. సూచనలను ఉపయోగించండి

JRF-H35-01TAసిలిండర్ ప్రెజర్ రిలీఫ్ వాల్వ్ రెండు ఆపరేటింగ్ స్టేట్‌లను కలిగి ఉంది: ద్రవ్యోల్బణం మరియు ప్రతి ద్రవ్యోల్బణం.

ద్రవ్యోల్బణం స్థితి
JRF-H35-01TA సిలిండర్ ప్రెజర్ రిలీఫ్ వాల్వ్ పెంచబడినప్పుడు, మాన్యువల్ స్విచ్ వాల్వ్‌ను మూసివేసి, పెంచడానికి వన్-వే ఫిల్లింగ్ వాల్వ్‌లోకి అధిక పీడన ద్రవ్యోల్బణం పైపు (మూర్తి 6)ని చొప్పించండి. ముందుగా నిర్ణయించిన ఒత్తిడికి పెంచిన తర్వాత, ఉపయోగం కోసం అధిక-పీడన ద్రవ్యోల్బణం పైపును తీసివేయండి.

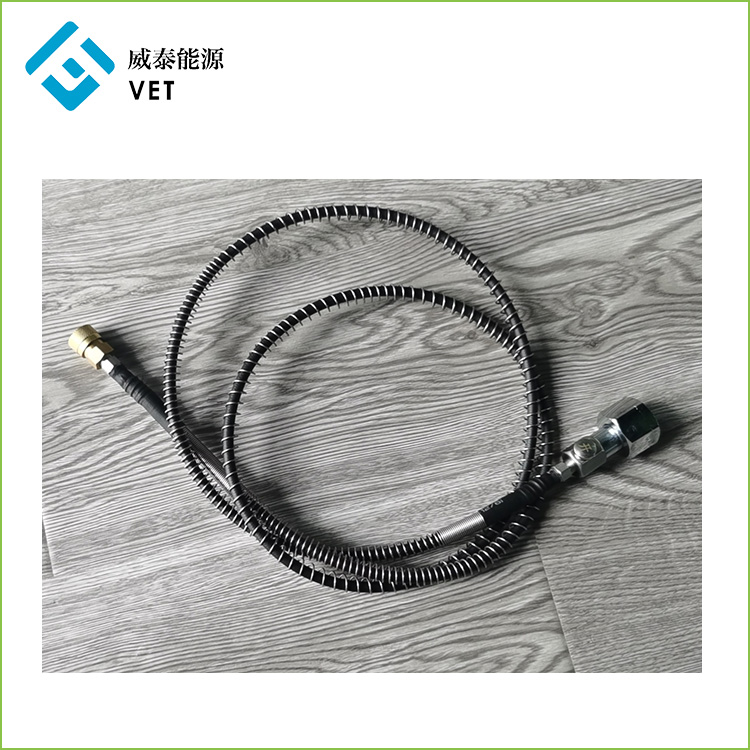

మూర్తి 6. అధిక పీడన ద్రవ్యోల్బణం పైప్ (మోడల్: YQF-1-CQG3(1.5m)

ప్రతి ద్రవ్యోల్బణం స్థితి
JRF-H35-01TAసిలిండర్ ప్రెజర్ రిలీఫ్ వాల్వ్ పని చేస్తున్నప్పుడు, గ్యాస్ దిగువకు సరఫరా చేయడానికి మాన్యువల్ స్విచ్ వాల్వ్‌ను తెరవండి.
