ఇంధన సెల్ యొక్క అంతర్గత నిర్మాణం ఏమిటి?

హైడ్రోజన్ స్టాక్ దేనికి ఉపయోగించబడుతుంది?

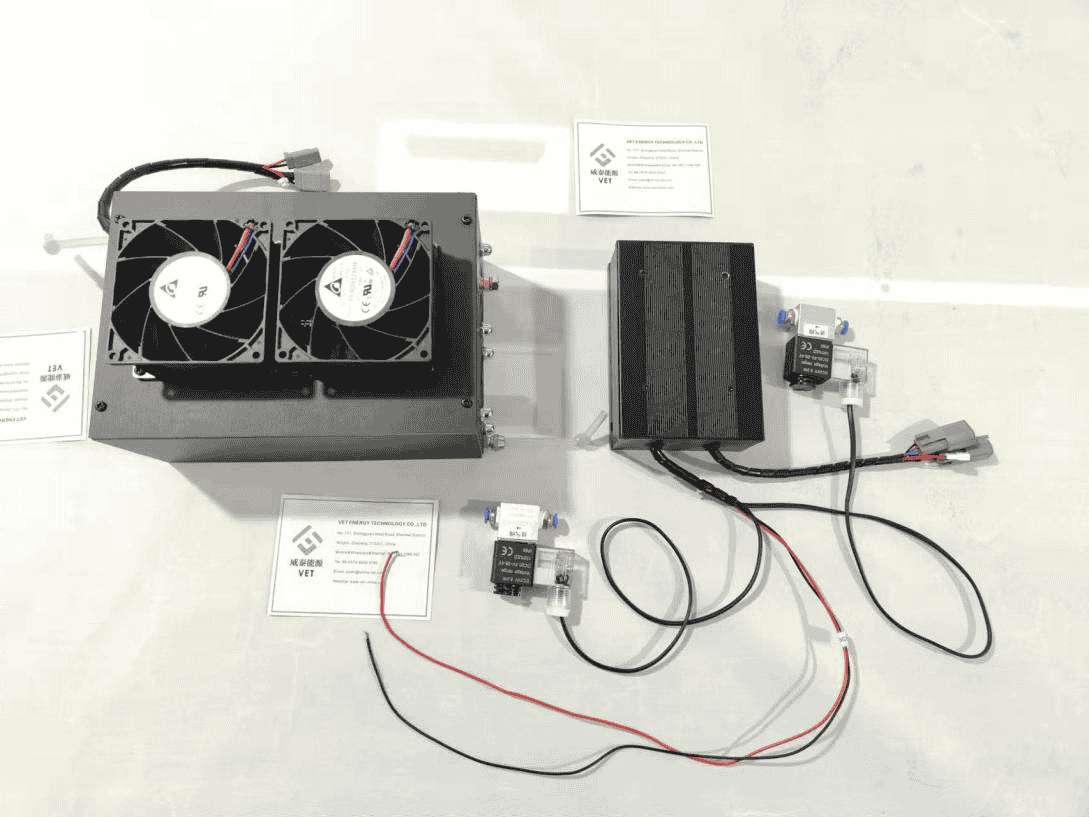

హైడ్రోజన్ ఇంధన కణాలువిద్యుత్తును ఉత్పత్తి చేయడానికి హైడ్రోజన్ తినే పరికరాలు. అధిక శక్తి సాంద్రత, తక్కువ బరువు, చిన్న పరిమాణం మరియు సున్నా కార్బన్ ఉద్గారాల కారణంగా అవి విస్తృతంగా పరిశోధించబడుతున్నాయి మరియు ఉపయోగించబడుతున్నాయి.హైడ్రోజన్ ఇంధన కణాలుగృహాలు, వ్యాపారాలు లేదా ప్రజా సౌకర్యాలతో పాటు ఎలక్ట్రిక్ సైకిళ్ళు, కార్లు మరియు డ్రోన్లకు కూడా విద్యుత్ సరఫరాగా ఉపయోగించవచ్చు.

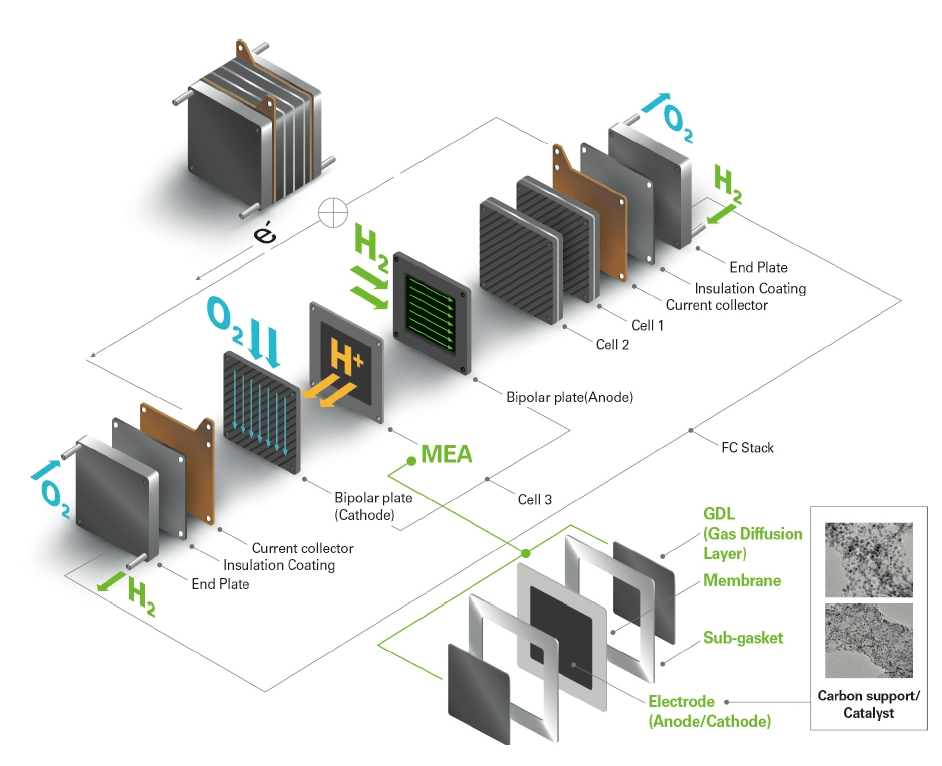

హైడ్రోజన్ ఇంధన సెల్ స్టాక్ యొక్క అంతర్గత నిర్మాణ రూపకల్పన ఏమిటి?

ఒకే కణం aపొర ఎలక్ట్రోడ్ అసెంబ్లీమరియు aబైపోలార్ ప్లేట్(ఒక వైపు యానోడ్ మరియు మరొక వైపు కాథోడ్). ప్రతి సింగిల్ సెల్ యొక్క వోల్టేజ్ 0.6V. యొక్క అవుట్పుట్ శక్తి aఇంధన సెల్ దాని పరిమాణంపై ఆధారపడి ఉంటుంది. సింగిల్ సెల్ యొక్క ఉపరితల వైశాల్యాన్ని పేర్చడానికి మరియు అనుకూలీకరించడానికి బహుళ సింగిల్ కణాలను ఉపయోగించడం వల్ల జీవితంలో వివిధ విద్యుత్ అవసరాలను తీర్చడానికి వోల్టేజ్ మరియు కరెంట్‌ను నియంత్రించవచ్చు. ఉదాహరణకు, యొక్క వోల్టేజ్వెట్ ఎనర్జీ 100W హైడ్రోజన్ స్టాక్12V, మరియు ఒకే కణాల సంఖ్య 20.

హైడ్రోజన్ ఇంధన కణాలుసాధారణంగా బహుళ సింగిల్ కణాలతో పేర్చబడి ఉంటాయి. ప్రతి సింగిల్ సెల్ యొక్క యానోడ్ ప్రక్కనే ఉన్న సింగిల్ సెల్ యొక్క కాథోడ్‌కు అనుసంధానించబడి సిరీస్‌లో స్టాక్‌ను ఏర్పరుస్తుంది. స్టాకింగ్ పూర్తయిన తరువాత, స్టాక్ యొక్క రెండు చివరలను వరుసగా కలెక్టర్ ప్లేట్ మరియు ప్రస్తుత సేకరణ మరియు విద్యుత్ ఐసోలేషన్ సాధించడానికి ఇన్సులేటింగ్ ప్లేట్ కలిగి ఉంటాయి. కలెక్టర్ ప్లేట్, ఒక వాహక మాధ్యమంగా, బ్యాటరీ సెల్ యొక్క ఎలక్ట్రాన్లను ఎగుమతి చేయడానికి మరియు వాటిని బాహ్య సర్క్యూట్లోకి ప్రవేశపెట్టడానికి బాధ్యత వహిస్తుంది, అయితే ఇన్సులేటింగ్ ప్లేట్ యొక్క విద్యుత్ భద్రత మరియు స్థిరమైన ఆపరేషన్ను నిర్ధారిస్తుంది హైడ్రోజన్ స్టాక్.

ఎండ్ ప్లేట్లు స్టాక్ యొక్క రెండు చివర్లలో వ్యవస్థాపించబడతాయి, ఇవి యాంత్రిక మద్దతు, సీలింగ్ మరియు థర్మల్ మేనేజ్‌మెంట్ పాత్రను పోషిస్తాయి. ఎండ్ ప్లేట్లు సాధారణంగా శీతలీకరణ ఛానెల్‌లను కలిగి ఉంటాయి ఇంధన సెల్ స్టాక్ ఆపరేషన్ సమయంలో సరైన ఆపరేటింగ్ ఉష్ణోగ్రత పరిధిలో ఉంటుంది. ఎండ్ ప్లేట్లను బోల్ట్ చేయడం ద్వారా, మొత్తం స్టాక్ అసెంబ్లీ నిర్మాణాత్మక స్థిరత్వం మరియు సీలింగ్‌ను సాధిస్తుంది, ఇది గ్యాస్ మరియు విద్యుత్ పనితీరు యొక్క విశ్వసనీయతను నిర్ధారిస్తుంది.

హైడ్రోజన్ ఇంధన కణం యొక్క భాగాలు ఏమిటి?

పొర ఎలక్ట్రోడ్ అసెంబ్లీ: పొర ఎలక్ట్రోడ్ అసెంబ్లీ యొక్క ప్రధాన భాగంప్రోటాన్ ఎక్స్ఛేంజ్ మెమ్బ్రేన్ ఫ్యూయల్ సెల్. సాధారణంగా, దిఉత్ప్రేరకం స్ప్రే చేయబడుతుంది లేదా రెండు వైపులా బదిలీ చేయబడుతుందిప్రోటాన్ మార్పిడి పొర (పెమ్)యొక్క 3 పొరలను పొందటానికిCCM, ఆపై aగ్యాస్ డిఫ్యూజన్ పొర (జిడిఎల్)5-పొరల MEA ను పొందటానికి CCM యొక్క రెండు వైపులా జోడించబడుతుంది. అవసరమైతే, ఒక రబ్బరు పట్టీని జోడించవచ్చు7-పొర అంశాలు. ఉత్ప్రేరకతో కప్పబడిన భాగాన్ని క్రియాశీల ప్రాంతం అంటారు. వెట్ ఎనర్జీ అందించగలదుఇంధ్ర ధాతువు కోసం నా, మరియు క్రియాశీల ప్రాంతం మరియు పొర యొక్క పరిమాణాన్ని వివిధ అవసరాలను తీర్చడానికి అనుకూలీకరించవచ్చు.

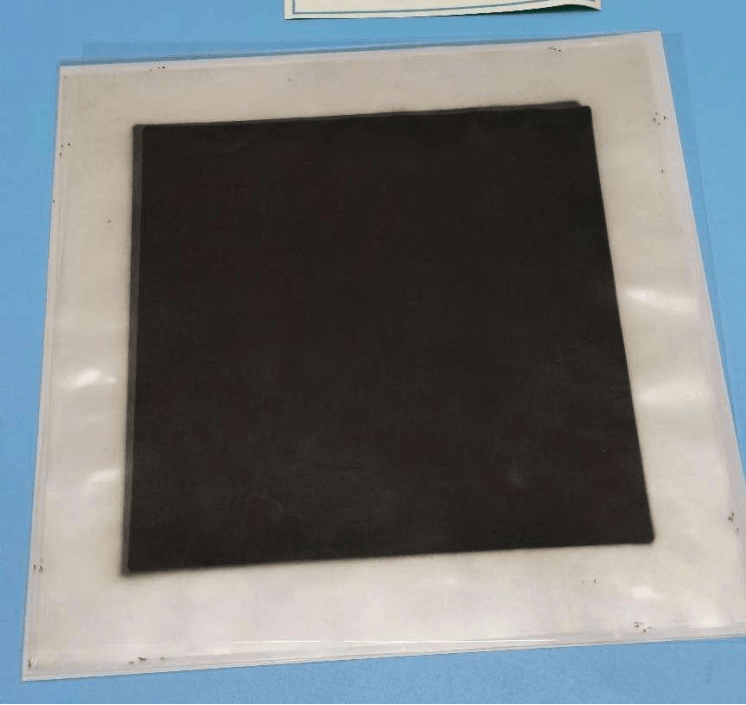

ప్రోటాన్ ఎక్స్ఛేంజ్ మెమ్బ్రేన్ (పిఇఎం) యొక్క రెండు వైపులా ఉత్ప్రేరక బదిలీ ప్రింటింగ్

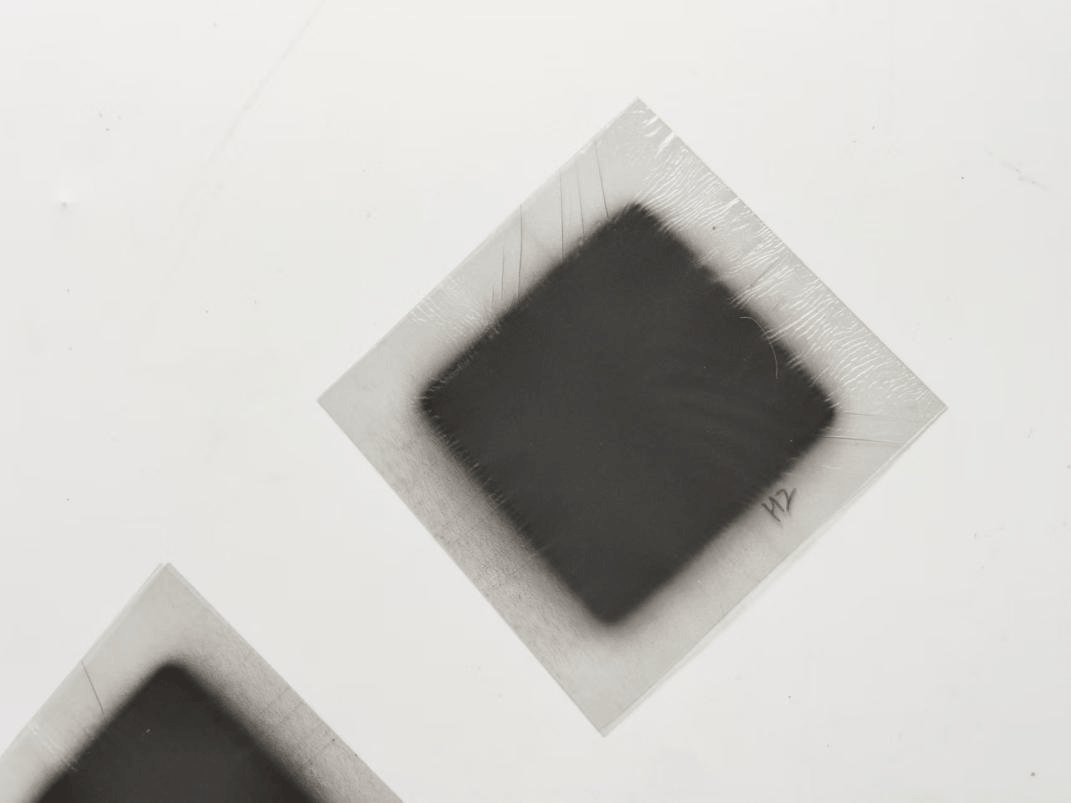

ప్రోటాన్ ఎక్స్ఛేంజ్ పొర (PEM) పై ఉత్ప్రేరక స్ప్రేయింగ్

బైపోలార్ ప్లేట్: దిబైపోలార్ ప్లేట్ఒకే బ్యాటరీ యొక్క ప్రవాహాన్ని నిర్వహించడానికి బాధ్యత వహిస్తుంది, కాబట్టి బైపోలార్ ప్లేట్మంచి వాహకత ఉండాలి. యొక్క ఉపరితలం బైపోలార్ ప్లేట్ గ్యాస్ చానెల్స్ (ఫ్లో ఫీల్డ్స్) తో చెక్కబడి ఉంటుంది, ఇవి సాధారణంగా మూడు రకాలను కలిగి ఉంటాయి: పాము ప్రవాహ క్షేత్రాలు, సమాంతర ప్రవాహ క్షేత్రాలు మరియు పరస్పర ప్రవాహ క్షేత్రాలు. ప్రవాహ క్షేత్రం యొక్క పనితీరు ఏమిటంటే, హైడ్రోజన్ మరియు ఆక్సిజన్‌ను ఒకే కణంలో మరింత సమానంగా పంపిణీ చేయడం మరియు ఎలెక్ట్రోకెమికల్ రియాక్షన్ సామర్థ్యాన్ని నిర్ధారించడానికి సమయానికి నీటిని విడుదల చేయడంహైడ్రోజన్ ఇంధన కణం. వెట్ ఎనర్జీ వివిధ రకాలైన అందిస్తుందిబైపోలార్ ప్లేట్లుమరియు అనుకూలీకరణకు మద్దతు ఇవ్వండి.

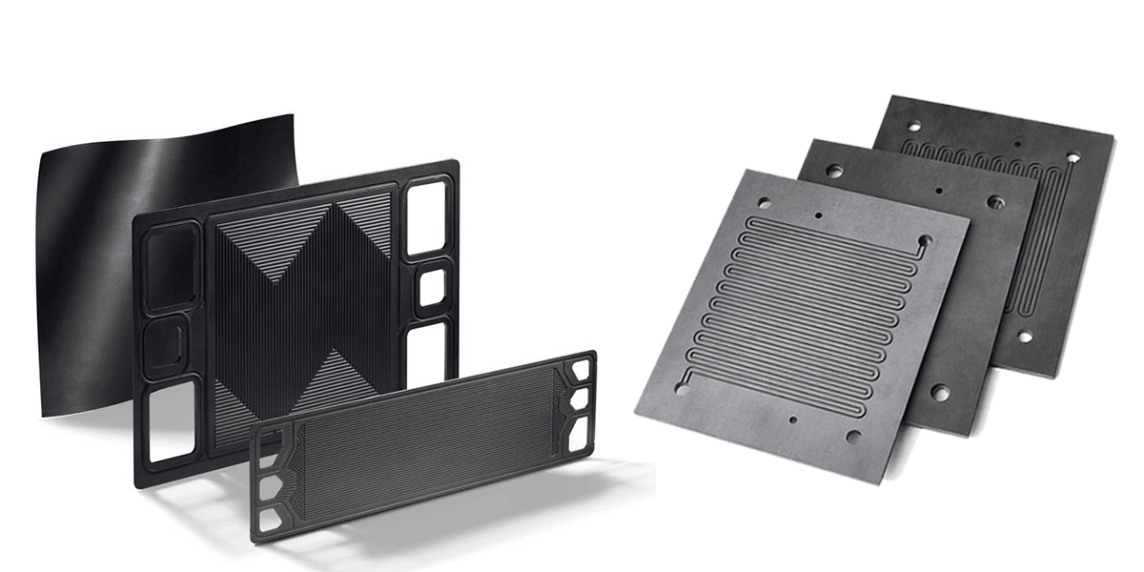

బైపోలార్ ప్లేట్

ప్రస్తుత కలెక్టర్: దీని ప్రధాన పని ద్వారా ఉత్పత్తి చేయబడిన కరెంట్‌ను సేకరించడం మరియు నిర్వహించడం ఇంధన సెల్ స్టాక్కరెంట్ యొక్క ప్రభావవంతమైన ప్రవాహాన్ని నిర్ధారించడానికి.

ఇన్సులేషన్ ప్లేట్: ఇన్సులేషన్ ప్లేట్ యొక్క ప్రధాన పని ఒకే కణాలను నివారించడం లేదాఇంధన సెల్ స్టాక్బాహ్య లోహ భాగాలతో షార్ట్ సర్క్యూటింగ్ నుండి. అదనంగా, కుదింపును పేర్చడం వల్ల కలిగే భారీ పీడనం మరియు అధిక ఉష్ణోగ్రత తట్టుకోవాలి.

ఎండ్ ప్లేట్: ఎండ్ ప్లేట్ అనేది రెండు చివర్లలో ఉన్న ఒక నిర్మాణ భాగంఇంధన సెల్. దీని ప్రధాన పని ఇంధన కణానికి బాహ్య మద్దతును అందించడం, యొక్క స్థిరత్వాన్ని నిర్వహించడంఇంధన సెల్, మరియు గ్యాస్ లేదా ద్రవ లీకేజీని నివారించడానికి ఇంధన సెల్ స్టాక్‌ను మూసివేయడానికి కూడా సహాయపడండి.

హైడ్రోజన్ ఇంధన కణానికి ఏ పదార్థాలు అవసరం?

మెంబ్రేన్ ఎలక్ట్రోడ్: ప్రోటాన్ మార్పిడి పొరసాధారణంగా నాఫియన్ పొర మరియు ఇతర ప్రత్యామ్నాయ పొరలు ఒకే ఫంక్షన్‌తో ఉంటాయి. వంటి విలువైన లోహాలుప్లాటినం, సాధారణంగా హైడ్రోజన్ ఇంధన కణాలకు ఉత్ప్రేరకాలుగా ఉపయోగిస్తారు.గ్యాస్ వ్యాప్తి పొరసాధారణంగా ఉంటుంది కార్బన్ పేపర్ లేదాకార్బన్ వస్త్రం. రబ్బరు పట్టీ సాధారణంగా PTFE పదార్థంతో తయారు చేస్తారు.

బైపోలార్ ప్లేట్: బైపోలార్ ప్లేట్మెటల్, కోటెడ్ మెటల్, గ్రాఫైట్, సి-సి కాంపోజిట్ మెటీరియల్ వంటి వివిధ రకాల పదార్థాలతో తయారు చేయవచ్చు. మీతో వెట్ ఎనర్జీ సేల్స్ టీమ్‌కు చేరుకోవడానికి సంకోచించకండివిచారణ, మరియు మేము మీ నిర్దిష్ట అవసరాలను తీర్చడానికి పరిష్కారం చేస్తాము.

కలెక్టర్ ప్లేట్: సాధారణంగా రాగి ప్లేట్.

ఇన్సులేషన్ ప్లేట్: సాధారణంగా మంచి ఇన్సులేషన్ మరియు కొన్ని స్థితిస్థాపకతతో సింథటిక్ పదార్థంతో తయారు చేస్తారు.

ఎండ్ ప్లేట్: వెట్ ఎనర్జీ స్టెయిన్లెస్ స్టీల్ మరియు ఇతర మెటల్ అల్లాయ్ ఎండ్ ప్లేట్లను అందిస్తుంది.
